Схема подключения ПУ типовая

Варианты схем подключения УМПЭУ

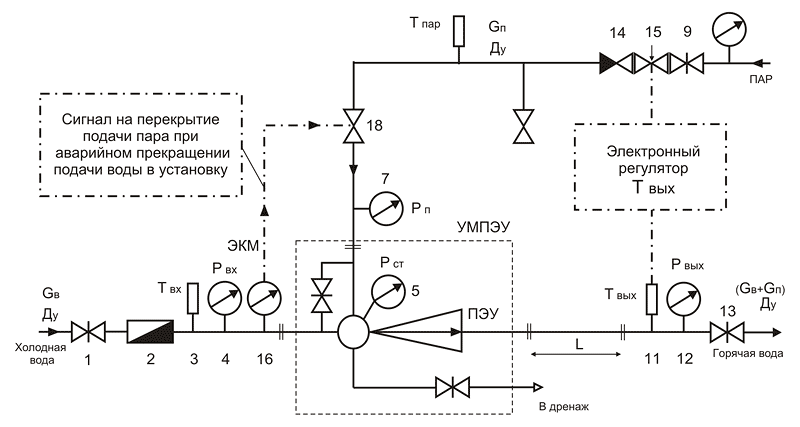

Типовая схема включения пароэжекторной установки УМПЭУ

Цифрами на схеме обозначены:

1, 9, 13 - задвижки
3, 11 - термометры (датчики температуры)
4, 5, 7, 12, 17 - манометры (датчики давления)
16 - электроконтактный манометр
14 - обратный клапан
15 - регулирующий клапан
18 - отсечной клапан
2 - расходометр воды (на этапе ПНР)

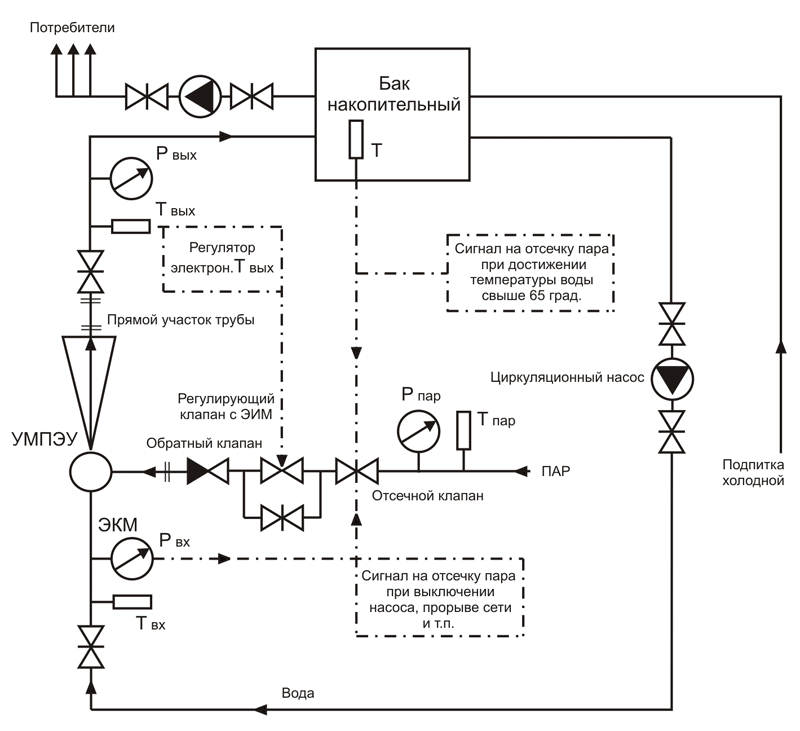

Типовая принципиальная схема включения УМПЭУ (вариант 1)

ГВС

Типовая принципиальная схема включения УМПЭУ (вариант 2)

ГВС

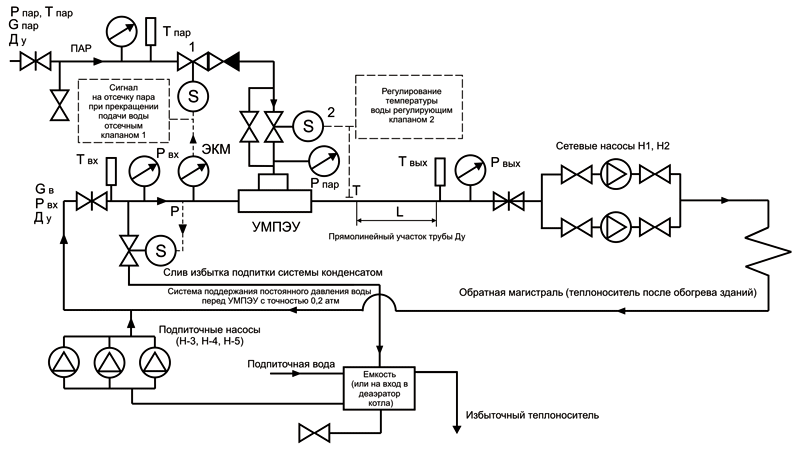

Принципиальная схема отопления с использованием смесительных теплообменников УМПЭУ

(Вариант подогрева воды на 30 градусов)

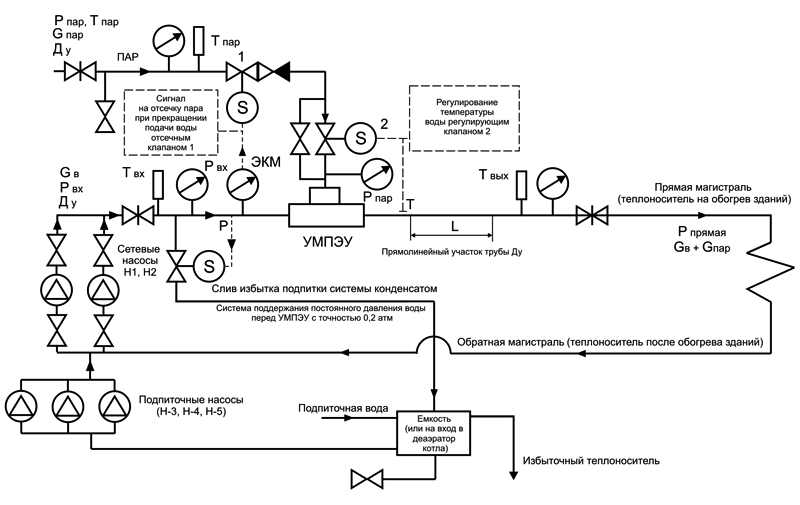

Принципиальная схема отопления с использованием смесительных теплообменников

(Вариант подогрева воды на 30 градусов)

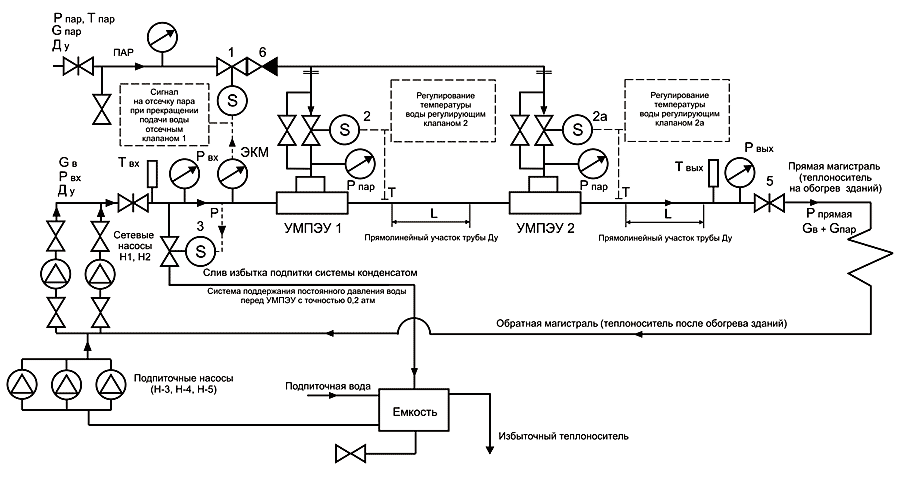

Принципиальная схема отопления с использованием смесительных теплообменников УМПЭУ

(Вариант двух последовательно установленных УМПЭУ для подогрева воды на 60 градусов)
